MODLAIR FRAME - Das Rahmenkonzept
Flexibel, thermisch entkoppelt...
Das Modlair Frame Konzept baut auf der Sandwichtechnologie von Bonotec auf.

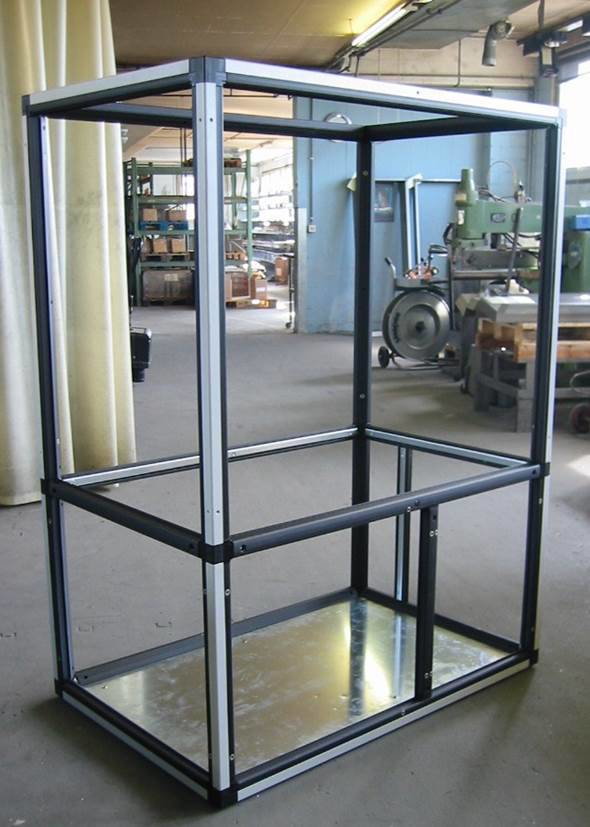

Als Rahmen steht das thermisch 100% entkoppelte Bonotec Eigenprodukt zur Verfügung.
Oder aber die Sandwichpaneelen werden mit am Markt verfügbaren Aluminiumkonzepten kombiniert.
Baureihen
| Paneelendicke | Isolation | Rahmen |
| 25mm | PU-geschäumt | Stahl-/Kunststoff (PP) Verbundrahmen |
| 25mm | PU-geschäumt | Alurahmen |
| 40mm | PU-geschäumt | Alurahmen |
Aufbau, Baugrössen
Die verschiedenen Konzepte erlauben folgende Strukturen
Stahl-/Kunststoff Verbundrahmen: Gehäuse in der Grösse von ca. L=4m, T=2m, H=3m
mit bis zu 4 Kammern
Alurahmen: Je nach System auch Grossgehäuse möglich
Die Einzelpaneelen werden auf Mass produziert.
Maximale Baugrösse der Einzelpaneele: 1250x2500mm
Materialien
Materialkombinationen analog Produkt Modlair
Verzinktes Blech
Folienbeschichtung
Edelstahl
Pulverbeschichtung
Referenzen
Wärmepumpengehäuse
Thermisch 100% entkoppelt
4 Baugrössen
Seriestart 2008 bis heute
Kühlgehäuse
Thermisch entkoppelt
Paneelen in Kombination mit Arosio Rahmensystem
Trägt Gewichte von mehrerern Tonnen
Höhe 4m
